TC8001集中器I型

Ø  产品概述

TC8001集中器I型采用先进的32位Cortex-M3硬件平台，以成熟的GPRS/CDMA通信技术和载波通信技术为数据链路，采用完全模块化结构设计，是一款技术先进、性能稳定、运行可靠的嵌入式集中器类产品。主要功能为电能表数据采集、数据存储、数据处理、及一些数据统计功能，同时也是连接主站系统的枢纽设备。主要应用于低压电力系统数据自动化采集、电力营销系统自动抄表。集中器符合

以下标准：Q/CSG  11109003-2013 《低压电力用户集中抄表系统集中器技术规范》、Q/CSG 11109006-2013  《中国南方电网有限责任公司计量自动化终端外形结构规范》、Q/CSG Q/CSG 11109004-2013 《计量自动化终端上行通信规约》

Ø 技术指标

Ø 主要功能

· 参数设置功能：可通过远程GPRS/CDMA、以太网通道、本地红外、RS232或者LCD设置初始参数：包括集中器通信参数以及抄表参数等。

·  数据采集、处理：支持实时召测功能或根据设定的抄读间隔自动采集各电能表的实时电量、月末零点冻结电量、日零点冻结电量。电量数据保存时带有时标。集中器能根据设置的事件属性，将事件按重要事件和一般事件分类记录。事件包括集中器参数变更、抄表失败、集中器停/上电、电能表时钟超差等。

·  储存容量：集中器分类存储下列数据：每个电能表的2个月日零点(次日零点)冻结电能数据，12个月月末零点(每月1日零点)冻结电能数据，重点用户10天的24个整点电能数据。

·  数据补抄、报警功能：具有补抄功能，集中器对在规定的抄读间隔时间内未抄到数据的电能表向主站发送报警信息：当上行信道采用GPRS/CDMA、以太网或光纤时，集中器主动向主站发送报警信息。

· 对时功能：具有主站对集中器远程校时功能和集中器对系统内电能表的广播校时功能。

· 抄表功能：可远程或本地设置和查询抄表方案，如采集周期、抄表时间、采集数据项等。

· 远程升级功能：集中器支持主站对集中器进行远程在线软件下载升级，并支持断点续传方式。

· 停电数据保存：电源瞬时及长时间断电时，设备具有数据保持措施，数据至少保持十年以上;电源恢复时，保存数据不丢失，内部时钟正常运行。

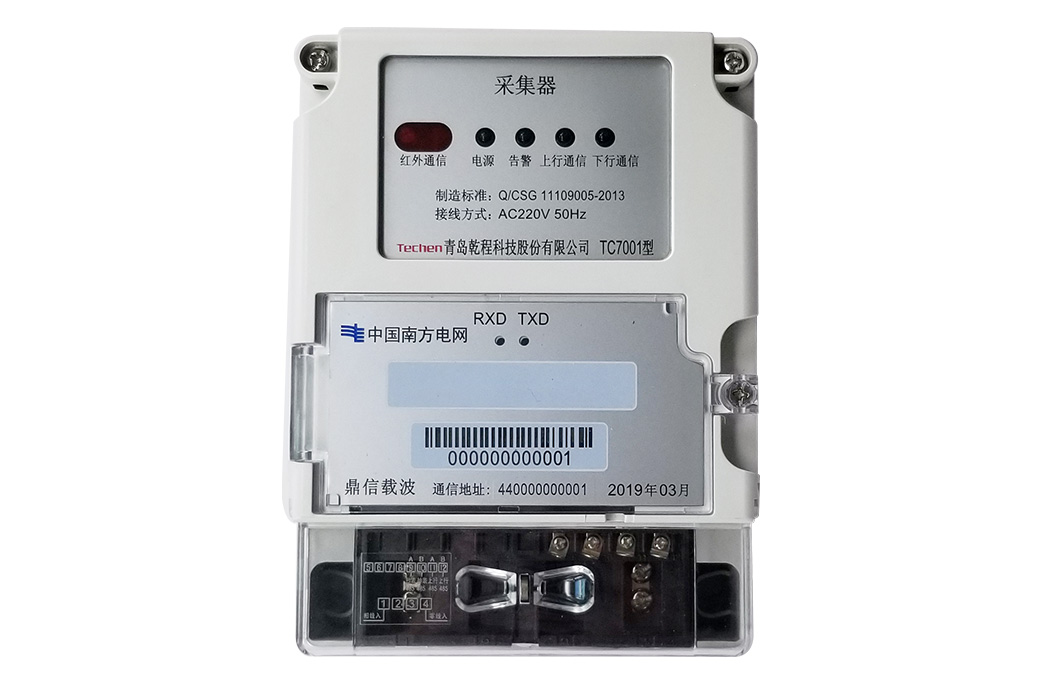

TC7001采集器I型

Ø 产品概述

TC7001采集器I型是青岛乾程科技股份有限公司综合多年的自动抄表的经验,  在反复分析用户需求管理测需求的基础上，专为电力企业为适应在新的市场运行体制而设计抄表采集器。它是以计算机应用技术、现代通信技术、电力线载波通信技术为基础的信息采集、处理系统。采集器与485电能表配合使用，可实现抄表的载波通信能力,抄表采集采集器操作简单,安装方便。

Ø 技术指标

Ø 主要功能

·数据转发:可实时转发集中器对表的各种操作命令，支持的通信规约有：DL/T645。

·隔离及扩容:由于RS485通信芯片的节点能力有限(一般 <  256)，在集中器与电表之间加装采集器可实现扩容功能，即集中器可以带更多的表计，同时可起到通信隔离作用。

·协议转换(扩展功能):采集器作为联系集中器和电表的桥梁，可以实现协议转换功能，提高整个抄表系统的兼容性。
