国网低压集抄(集中器I型、采集器I型、采集器II型、集中器II型)

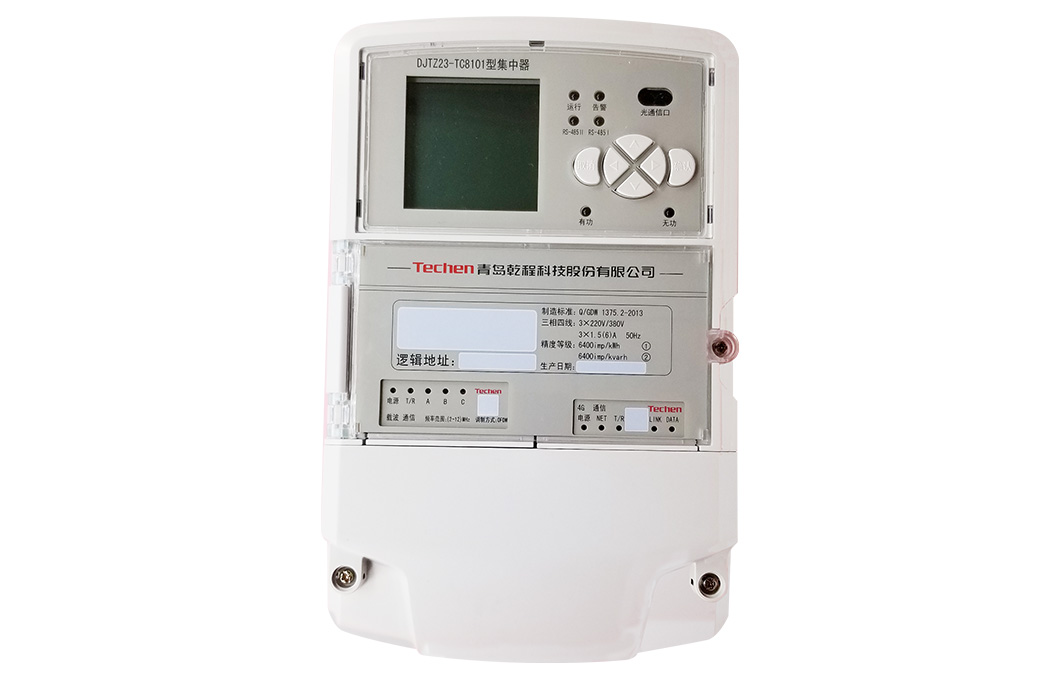

DJTH23-TC8101/DJTZ23-TC8101集中器I型

Ø 产品概述

DJTH23-TC8101/DJTZ23-TC8101集中器I型采用先进的32位Cortex-M3硬件平台,以成熟的GPRS/CDMA通信技术和载波通信技术为数据链路,采用完全模块化结构设计,是一款技术先进、性能稳定、运行可靠的嵌入式集中器类产品。集中器主要功能为电能表数据采集、数据存储、数据处理、及数据统计功能。同时也是连接主站系统的枢纽设备。集中器主要应用于低压电力系统数据自动化采集、电力营销系统自动抄表。集中器符合


以下标准:Q/GDW 1374.2 — 2013《电力用户用电信息采集系统技术规范》、Q/GDW 1375.2 — 2013《电力用户用电信息采集系统型式规范》。

Ø 技术指标

项目

技术要求

智能表数

1024

采集周期

1分钟~24小时可设

遥信遥脉

2路。电压为DC12V±10%,有源接口

存储容量

8MBytes,可扩展到32  MBytes

交流采样

电压、电流±0.5%,功率±0.5%

谐波分析

三相电压、电流基波至19次谐波,±2%

直流模拟量路数

1路,05V电压、020mA电流

直流采样精度

±1%

存储容量

标配32  MB

电能计量

有功0.5S级,无功2.0级,多支持48费率

脉冲输出

有功、无功脉冲以光电隔离器集电开路方式输出、配合LED指示

时钟精度

≤±0.5/

掉电保存

时钟10年,数据>10

电源范围

三相四线3×220V/380V,允许偏差-50%+40%

整机功耗

视在功率≤10VA,有功功率≤8W

工作条件

工作温度:-25℃~70℃,相对湿度10%100%,工作大气压:70KPa106  KPa

抗干扰能力

Q/GDW374.2-2009  4级标准

MTBF

80000小时

安装方式

壁挂式,289mm*177mm*99mm(高**深)


Ø 主要功能

· 电能表数据采集:可通过低压电力线载波、 RS485总线或微功率无线等通信接口采集电能表或低压采集器的数据。

·状态量采集

·脉冲量采集

·交流模拟量采集:实现电压、电流、零序电流、有功功率、无功功率、功率因数的测量,计算并统计电压不平衡率、电流不平衡率、电压合格率等。

·直流模拟量采集

·重点用户管理:可以选定某些用户为重点用户,对其电能表进行重点管理。

·电能表运行状况监测

·三相复费率多功能电能表:计量正反向有功、无功电能量、四个象限的无功电能量,各费率时段电量;计量正反向有功、无功需量、四个象限的无功需量,各费率时段需量。

·电压质量监测及合格率判断

·谐波分析:三相电压、三相电流谐波的有效值与谐波的含有率

·数据统计:终端可自动生成功率统计数据、电压统计数据、电流统计数据、自动执行负荷统计等。

·数据存储:能按任务设置的不同采集间隔和存储点数存储相关数据,供主站召测或定时上报。

·参数设置:可远程及通过本地红外口设置初始参数;

·时钟召测和对时:终端有计时单元,计时单元的日计时误差≤±0.5s/d。

·事件记录

·终端维护:终端有自检自恢复功能,支持本地和远程升级、支持断点续传。

·远传通讯规约:支持国网Q/GDW376.1-2009电力用户用电信息采集系统通信协议和南网各省规约。

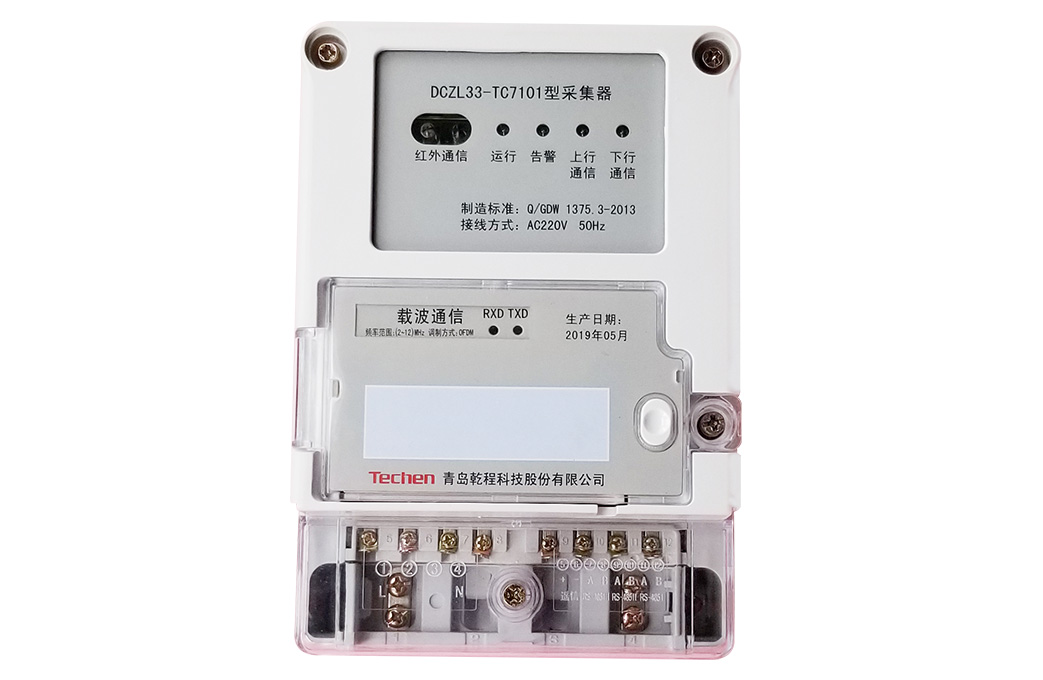

DCHL33-TC7101/DCZL33-TC7101采集器I型

Ø 产品概述

DCHL33-TC7101/DCZL33-TC7101采集器I型是青岛乾程科技股份有限公司综合多年的自动抄表的经验, 在反复分析用户需求管理测需求的基础上,专为电力企业为适应在新的市场运行体制而设计抄表采集器。它是以计算机应用技术、现代通信技术、电力线载波通信技术为基础的信息采集、处理系统。采集器与485电能表配合使用,可实现抄表的载波通信能力,抄表采集采集器操作简单、安装方便。

Ø 技术指标

项目

技术要求

支持电能表数

32

采集周期

15分钟~24小时可设

存储容量

标配1MBytes,可扩展

时钟精度

1/

掉电保存

时钟10年,数据>10

电源范围

220V/380V,允许偏差±20%

整机功耗

1W

工作条件

工作温度:-40℃~70℃,相对湿度10%100%,工作大气压:63KPa108KPa

抗干扰抗故障能力

Q/GDW379.3-2009集中抄表终端检验技术规范4级标准, RS485接口与电源间可承受4kV工频耐压、4kV的浪涌(对零线),AB端子可承受8kV的静电接触放电,以及AB端子间可承受380V的交流电历时5分钟不损坏

MTBF

76000小时

安全措施

铅封、口令

安装方式

Ⅰ型壁挂式,160mm*112mm*71mm(高**深)

Ø 主要功能

·支持多32块表

·电力线载波远程抄表

·支持DL/T645-2007《多功能表通信规约》或DL/T698.45-2017《面向对象的数据交换协议》标准要求

·可抄读当前电量、日月冻结电量

·抄读当前电量及日月冻结电量标识可设置

·电量存储功能,每日零点自动冻结电量

·电量存储功能,每月结算日自动冻结电量

·保存共96点小时电量

·保存上60天日冻结电量

·保存上12月冻结电量

·支持数据透传

·可使用红外、载波和485接口对采集器进行抄读和设置

·广播校时不受限制,时间格式正确即可校时

·支持开盖检测,记录总次数和近10次发生结束时间

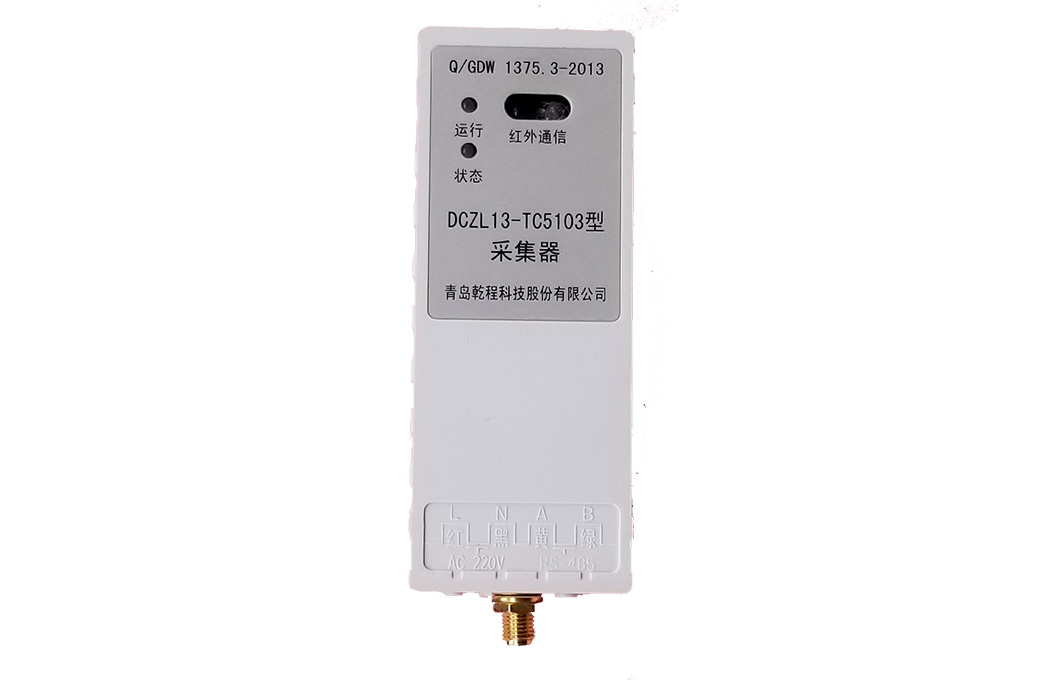

DCHL13-TC5101/DCZL13-TC5101采集器II型

Ø 产品概述

DCHL13-TC5101/DCZL13-TC5101采集器II型是青岛乾程科技股份有限公司综合多年的自动抄表的经验, 在反复分析用户需求管理测需求的基础上,专为电力企业为适应在新的市场运行体制而设计抄表采集器。它是以计算机应用技术、现代通信技术、电力线载波通信技术为基础的信息采集、处理系统。采集器与485电能表配合使用,可实现抄表的载波通信能力,抄表采集采集器操作简单、安装方便。

Ø 技术指标

项目

技术要求

支持电能表数

32

电源

AC220V,允许偏差±20%

整机功耗

1W

工作条件

工作温度:-40℃~70℃,相对湿度10%100%,工作大气压:63KPa108KPa

抗干扰抗故障能力

Q/GDW379.3-2009集中抄表终端检验技术规范4级标准, RS485接口与电源间可承受4kV工频耐压、4kV的浪涌(对零线),AB端子可承受8kV的静电接触放电,以及AB端子间可承受380V的交流电历时5分钟不损坏

MTBF

76000小时

安全措施

铅封、口令

安装方式

Ⅱ型壁挂式,100mm*40mm*50mm(高**深)

Ø 主要功能

·支持DL/T645-2007《多功能表通信规约》或DL/T698.45-2017《面向对象的数据交换协议》标准要求

·支持数据透传

·可使用红外和载波对采集器进行抄读

·广播校时不受限制,时间格式正确即可校时

·电能表数据采集

·与集中器通讯、中继转发、通信转换

·本地状态灯指示、手持设备本地维护和现场抄读电能量数据

·自测试、自诊断功能

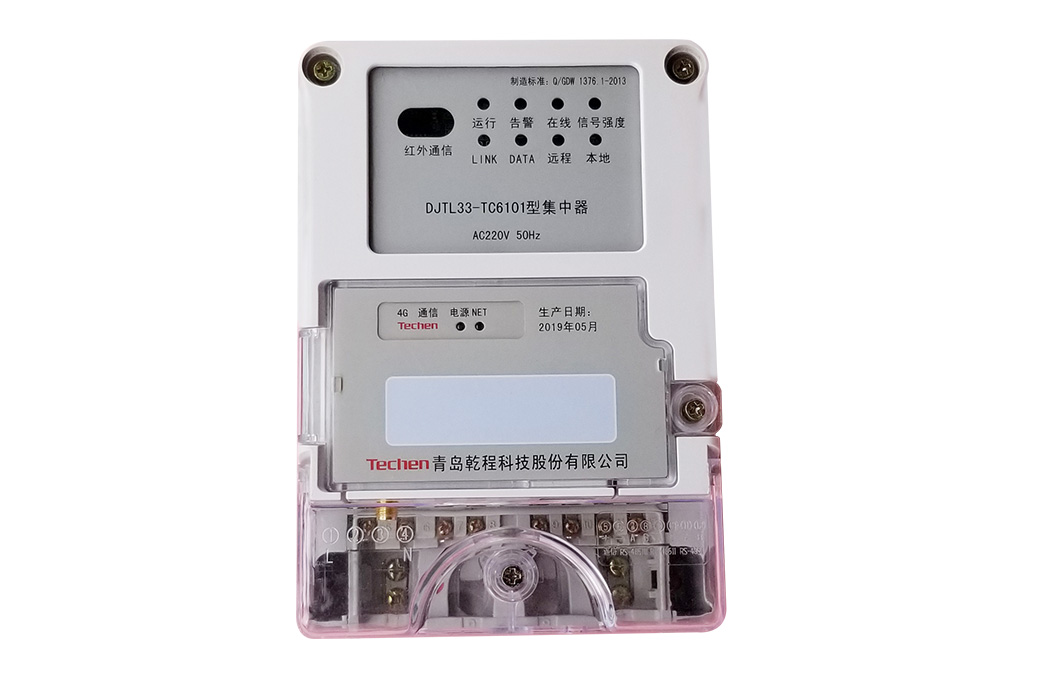

DJTL33-TC6101集中器II型

Ø 产品概述

DJTL33-TC6101采集器II型是青岛乾程科技股份有限公司在研发过程中广泛征求了科研、制造厂家及用户的意见,以成熟的GPRS/CDMA通信技术和载波通信技术为数据链路,是一款技术先进、性能稳定、运行可靠的嵌入式集中器类产品。

Ø 技术指标

项目

技术要求

数据传输

上行:标配GPRS;可选配CDMA4G等其他方案

下行:标配RS485,可选配微功率无线或载波方案(可同时共存)

本地传输接口

1RS-232维护串口、2RS4851USB1路调制式红外

远程升级

具备

存储容量

128MB FLASH32MSDRAM

MTBF

76000小时

Ø 主要功能

·抄表功能:按设定抄收周期自动抄收各电表累计电能量及其它信息,可执行多费率多时段抄收。并具备接收控制中心命令进行实时全部抄收和随机抄收功能。

·设置功能:可设置自动抄表周期、抄收间隔、抄读间隔等,并有防止非授权人员操作的措施。

·无线远程通信功能:终端内嵌GPRS/CDMA/4G无线数据通信模块,利用无线数据业务进行数据抄读。无线数据通信遵循国际、国家、电力部及无线通信产品入网检测机构的有关标准,借鉴国外类似产品设计思想的长处、融入了本公司多年来产品研发经验。具有高可靠、大容量、低延时、开放性好、性价比高等特点。

·数据存储功能:终端的存储系统采用128M的FLASH电子盘。可长时间保存各种数据,各类数据的存储点数可配置。

·运行监测和事件告警:具备电表能运行状态监测功能,支持事件告警,并主动向主站发送告警信息,保存近400条告警记录。

·扩展功能:可接收控制中心命令或按照设定冻结时间,实现指定时间对电能表累计电能量的冻结。

·维护功能:可用GPRS/CDMA、USB、RS-232及RS-485,用于数据备份和升级维护,程序、参数远程升级。

·校时功能:支持主站远程校时,支持具有校时功能的电表其它设备校时。
