DY113,114

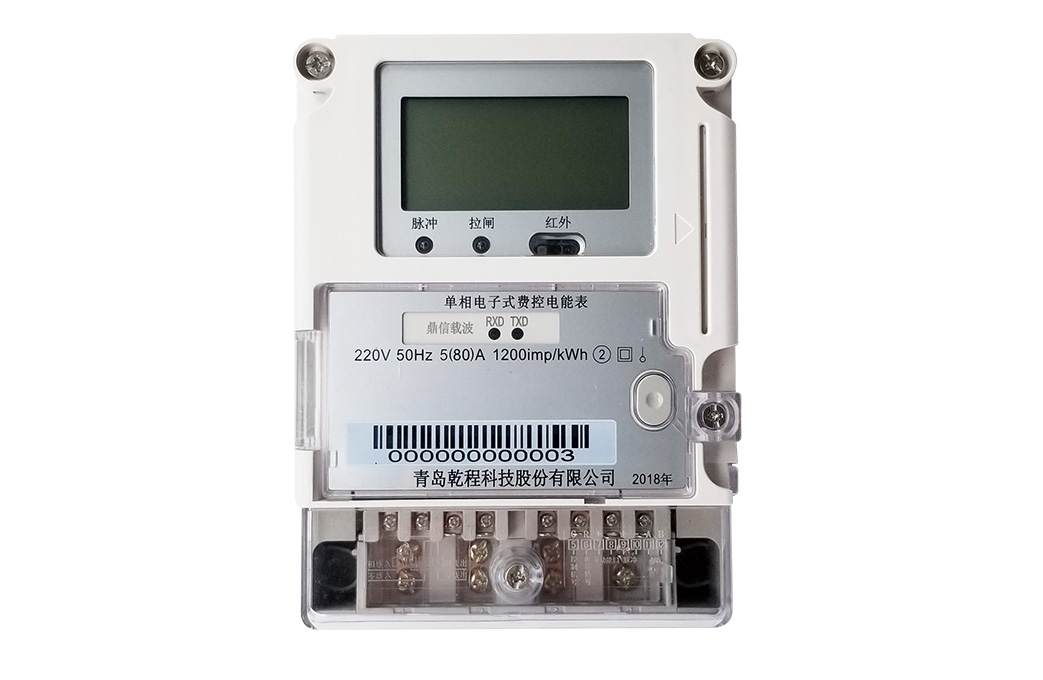

DDSK3699/DDSK3699-M型单相费控智能电能表

Ø 产品概述

DDSK3699型单相费控智能电能表(远程-开关内置/开关外置)/DDSK3699-M型单相费控智能电能表(模块-远程-开关内置/开关外置),采用国产化高性能微处理器FM3318和先进的电能计量专业芯片,内置温度补偿的硬件时钟以及ESAM安全加密芯片,并且采用先进微电子技术及SMT生产工艺制造,集计量、费控、报警、显示、冻结、RS485通讯、红外通讯功能于一身,实现居民用户的用电计量和用电信息存储。具有精度高、功能强、稳定性好等特点,可选择负荷开关内置/外置型,可选带载波通信模块、微功率无线通信等通信模块。其通信协议符合DL/T645-2007《多功能表通信规约》标准要求。

Ø 技术指标

执行标准:GB/T17215.321-2008, GB/T17215.301-2007

参比电压:220V

电流规格:5(60)A、10(100)A

准确度等级:1.0级,2.0级

脉冲常数:1200imp/kWh、800imp/kWh

频率范围:50Hz

工作电压范围:80%Un ~ 115%Un

工作限温度范围:-40℃~+70℃

功耗:有功功耗&t;1.5W,视在功耗&t;6VA

MTTF≥10年

外形尺寸:长×宽×厚=160mm×112mm×71mm

Ø 主要功能

计量功能

a、 具有正向、反向有功电能量计量功能,并可据此设置组合有功电能量。

b、 具有分时计量功能。

结算冻结

a、 具有正向、反向有功电能量十二个月结算功能。

b、 具有日冻结、整点冻结、定时冻结、瞬时冻结、约定冻结功能。

测量及监测功能:测量电压、电流(包含零线)、有功功率、功率因数等运行参数。

事件记录功能:记录校时、编程、掉电、电表清零、开表盖、拉合闸等事件记录。

时段、费率功能

a、 具有尖峰平谷4个费率,全年至少可以设置2个时区,24h内可以任意编程14个时段。

b、 支持公共假日和周休日特殊费率时段的设置。

显示功能:采用汉化液晶LCD显示,停电时可通过按键唤醒显示。

故障指示:通过液晶显示相关符号或者字符提示故障。

远程费控功能:电能表通过通信接受远程主站下发的拉闸、合闸、保电等指令,进行有效的费控,具备安全认证加密。

通信功能:具有调制型红外接口、RS485通信接口,同时可采用即插即用型载波或者微功率无线模块,实现电力线载波或者无线通信,通信波特率可设置。

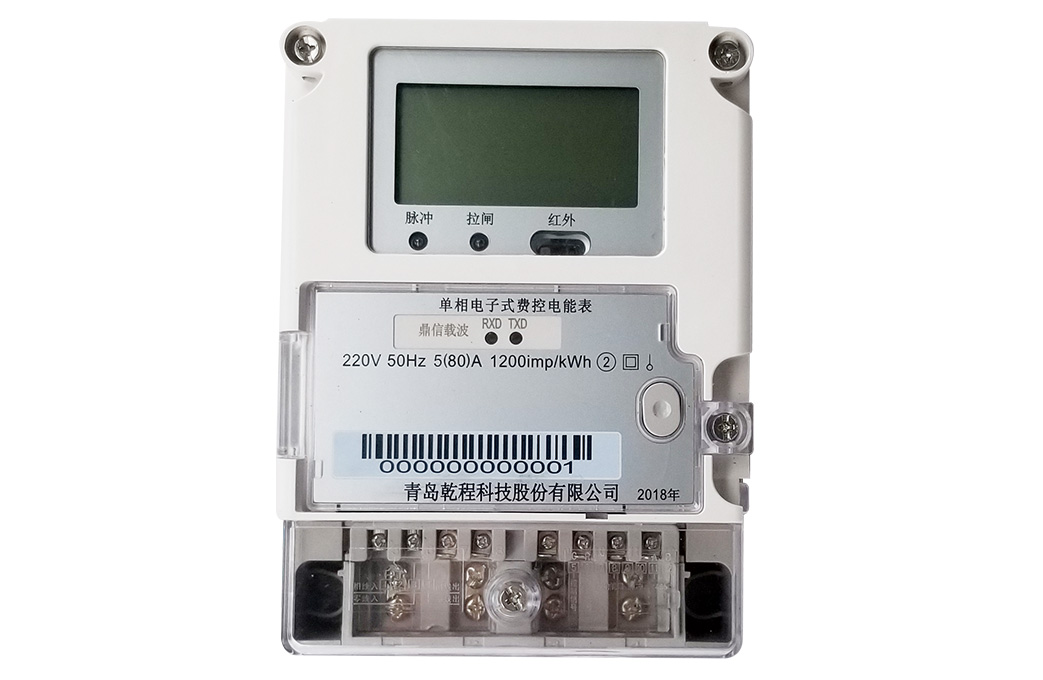

DDSK3699S/DDSK3699S-M型单相费控智能电能表

Ø 产品概述

DDSK3699S型单相费控智能电能表(CPU卡-开关内置/开关外置)/DDSK3699S-Z型单相费控智能电能表(模块-CPU卡-开关内置/开关外置),采用国产化高性能微处理器FM3318和先进的电能计量专业芯片,内置温度补偿的硬件时钟以及ESAM安全加密芯片,并且采用先进微电子技术及SMT生产工艺制造,集计量、费控、报警、显示、冻结、RS485通讯、红外通讯功能于一身,实现居民用户的用电计量和用电信息存储。具有精度高、功能强、稳定性好等特点,可选择负荷开关内置/外置型,可选带载波通信模块、微功率无线通信、物联网NB-IoT模块等通信模块。其通信协议符合DL/T645-2007《多功能表通信规约》标准要求。

Ø 技术指标

执行标准:GB/T17215.321-2008, GB/T17215.301-2007

参比电压:220V

电流规格:5(60)A、10(100)A

准确度等级:1.0级,2.0级

脉冲常数:1200imp/kWh、800imp/kWh

频率范围:50Hz

工作电压范围:80%Un ~ 115%Un

工作限温度范围:-40℃~+70℃

功耗:有功功耗&t;1.5W,视在功耗&t;6VA

MTTF≥10年

外形尺寸:长×宽×厚=160mm×112mm×71mm

Ø 主要功能

计量功能

a、 具有正向、反向有功电能量计量功能,并可据此设置组合有功电能量。

b、 具有分时计量功能。

结算冻结

a、 具有正向、反向有功电能量十二个月结算功能。

b、 具有日冻结、整点冻结、定时冻结、瞬时冻结、约定冻结功能。

测量及监测功能:测量电压、电流(包含零线)、有功功率、功率因数等运行参数。

事件记录功能:记录校时、编程、掉电、电表清零、开表盖、拉合闸等事件记录。

时段、费率功能

a、 具有尖峰平谷4个费率,全年至少可以设置2个时区,24h内可以任意编程14个时段。

b、 支持公共假日和周休日特殊费率时段的设置。

显示功能:采用汉化液晶LCD显示,停电时可通过按键唤醒显示。

故障指示:通过液晶显示相关符号或者字符提示故障。

远程费控功能:电能表通过通信接受远程主站下发的拉闸、合闸、保电等指令,进行有效的费控,具备安全认证加密。

通信功能:具有调制型红外接口、RS485通信接口,同时可采用即插即用型载波或者微功率无线模块,实现电力线载波或者无线通信,通信波特率可设置。

本地费控功能:

a、 可通过CPU卡对电能表内的用电参数进行设置、购电操作,预付费、无费后电能表应发出断电信号,控制负荷开关中断供电,可设置透支金额。

b、 具有两套费率电价、两套阶梯电价

DDSK3699/DDSK3699-M型单相费控智能电能表

Ø 产品概述

DDSK3699型单相费控智能电能表(远程-开关内置/开关外置)/DDSK3699-M型单相费控智能电能表(模块-远程-开关内置/开关外置),采用国产化高性能微处理器FM3318和先进的电能计量专业芯片,内置温度补偿的硬件时钟以及ESAM安全加密芯片,并且采用先进微电子技术及SMT生产工艺制造,集计量、费控、报警、显示、冻结、RS485通讯、红外通讯功能于一身,实现居民用户的用电计量和用电信息存储。具有精度高、功能强、稳定性好等特点,可选择负荷开关内置/外置型,可选带载波通信模块、微功率无线通信等通信模块。其通信协议符合DL/T645-2007《多功能表通信规约》标准要求。

Ø 技术指标

执行标准:GB/T17215.321-2008, GB/T17215.301-2007

参比电压:220V

电流规格:5(60)A、10(100)A

准确度等级:1.0级,2.0级

脉冲常数:1200imp/kWh、800imp/kWh

频率范围:50Hz

工作电压范围:80%Un ~ 115%Un

工作限温度范围:-40℃~+70℃

功耗:有功功耗&t;1.5W,视在功耗&t;6VA

MTTF≥10年

外形尺寸:长×宽×厚=160mm×112mm×71mm

Ø 主要功能

计量功能

a、 具有正向、反向有功电能量计量功能,并可据此设置组合有功电能量。

b、 具有分时计量功能。

结算冻结

a、 具有正向、反向有功电能量十二个月结算功能。

b、 具有日冻结、整点冻结、定时冻结、瞬时冻结、约定冻结功能。

测量及监测功能:测量电压、电流(包含零线)、有功功率、功率因数等运行参数。

事件记录功能:记录校时、编程、掉电、电表清零、开表盖、拉合闸等事件记录。

时段、费率功能

a、 具有尖峰平谷4个费率,全年至少可以设置2个时区,24h内可以任意编程14个时段。

b、 支持公共假日和周休日特殊费率时段的设置。

显示功能:采用汉化液晶LCD显示,停电时可通过按键唤醒显示。

故障指示:通过液晶显示相关符号或者字符提示故障。

远程费控功能:电能表通过通信接受远程主站下发的拉闸、合闸、保电等指令,进行有效的费控,具备安全认证加密。

通信功能:具有调制型红外接口、RS485通信接口,同时可采用即插即用型载波或者微功率无线模块,实现电力线载波或者无线通信,通信波特率可设置。

DDSK3699S/DDSK3699S-M型单相费控智能电能表

Ø 产品概述

DDSK3699S型单相费控智能电能表(CPU卡-开关内置/开关外置)/DDSK3699S-Z型单相费控智能电能表(模块-CPU卡-开关内置/开关外置),采用国产化高性能微处理器FM3318和先进的电能计量专业芯片,内置温度补偿的硬件时钟以及ESAM安全加密芯片,并且采用先进微电子技术及SMT生产工艺制造,集计量、费控、报警、显示、冻结、RS485通讯、红外通讯功能于一身,实现居民用户的用电计量和用电信息存储。具有精度高、功能强、稳定性好等特点,可选择负荷开关内置/外置型,可选带载波通信模块、微功率无线通信、物联网NB-IoT模块等通信模块。其通信协议符合DL/T645-2007《多功能表通信规约》标准要求。

Ø 技术指标

执行标准:GB/T17215.321-2008, GB/T17215.301-2007

参比电压:220V

电流规格:5(60)A、10(100)A

准确度等级:1.0级,2.0级

脉冲常数:1200imp/kWh、800imp/kWh

频率范围:50Hz

工作电压范围:80%Un ~ 115%Un

工作限温度范围:-40℃~+70℃

功耗:有功功耗&t;1.5W,视在功耗&t;6VA

MTTF≥10年

外形尺寸:长×宽×厚=160mm×112mm×71mm

Ø 主要功能

计量功能

a、 具有正向、反向有功电能量计量功能,并可据此设置组合有功电能量。

b、 具有分时计量功能。

结算冻结

a、 具有正向、反向有功电能量十二个月结算功能。

b、 具有日冻结、整点冻结、定时冻结、瞬时冻结、约定冻结功能。

测量及监测功能:测量电压、电流(包含零线)、有功功率、功率因数等运行参数。

事件记录功能:记录校时、编程、掉电、电表清零、开表盖、拉合闸等事件记录。

时段、费率功能

a、 具有尖峰平谷4个费率,全年至少可以设置2个时区,24h内可以任意编程14个时段。

b、 支持公共假日和周休日特殊费率时段的设置。

显示功能:采用汉化液晶LCD显示,停电时可通过按键唤醒显示。

故障指示:通过液晶显示相关符号或者字符提示故障。

远程费控功能:电能表通过通信接受远程主站下发的拉闸、合闸、保电等指令,进行有效的费控,具备安全认证加密。

通信功能:具有调制型红外接口、RS485通信接口,同时可采用即插即用型载波或者微功率无线模块,实现电力线载波或者无线通信,通信波特率可设置。

本地费控功能:

a、 可通过CPU卡对电能表内的用电参数进行设置、购电操作,预付费、无费后电能表应发出断电信号,控制负荷开关中断供电,可设置透支金额。

b、 具有两套费率电价、两套阶梯电价
